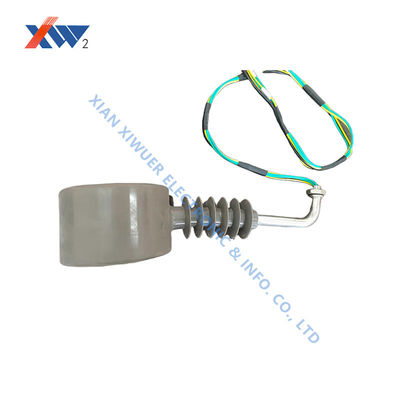

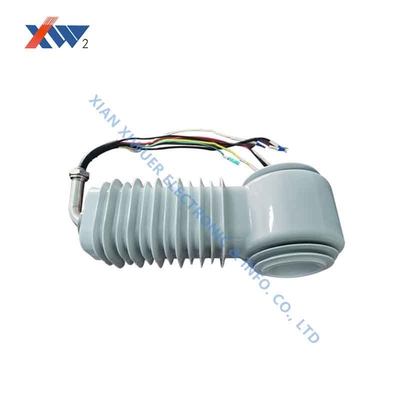

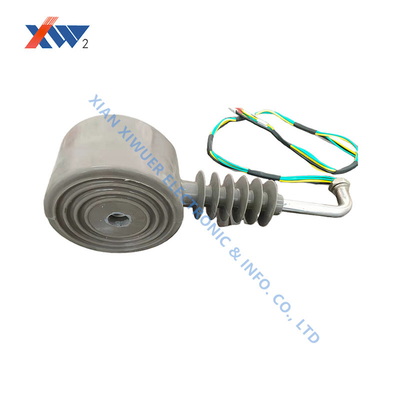

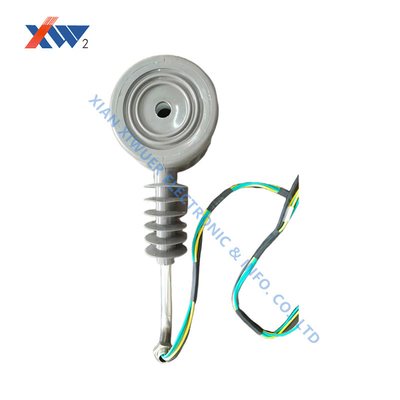

سنسور ولتاژ و جریان ترکیبی 10kV ترانسفورماتور الکترومغناطیسی در فضای باز برای قطع کننده تخلیه

یک ترانسفورماتور الکترومغناطیسی در فضای باز، یک سنسور ولتاژ و جریان ترکیبی برای قطعات قطعات خلاء

پارامتر فنی

1. عملکرد الکتریکی اساسی سنسور ولتاژ:

• کلاس ولتاژ: 12/48/90 KV
• سطح دقت: ولتاژ دنباله فاز: 0.5/3P؛ ولتاژ دنباله صفر: 1/3P (2% ~ 190%Un)
• تخلیه جزئی: <5 PC (14.5KV)
• نسبت ولتاژ: 10KV/√3:3.25V/√3:6.5V/3
• دمای محیط: -40~+70°C
• فرکانس کاری: 50 هرتز
• بار نامی: 2 MΩ

2. عملکرد الکتریکی پایه سنسور جریان:

• کلاس ولتاژ: 12/48/90 KV
• جریان نامی: جریان فاز: 600A/1V؛ جریان صفری: 20A/0.2V
• کلاس دقت: جریان فاز: حفاظت 5P10؛ اندازه گیری/ اندازه گیری 0.5S؛ جریان دنباله صفر: 1 (1٪ ~ 120٪)
• کلاس حفاظت 10P
• بار نامی: 20KΩ
• فرکانس کاری: 50 هرتز
• فرکانس پایانی ثانویه به زمین، ولتاژ مقاومت: 3KV (1 دقیقه)

3. عملکرد الکتریکی پایه دستگاه گرفتن قدرت:

• کلاس ولتاژ: 12/48/90 KV
• قدرت الکتریکی: 3 ~ 20VA (27VDC) اختیاری؛ تخلیه جزئی: < 20pc (14.5kv)
• ولتاژ مقاومت: 48KV ((1 دقیقه)

درخواست

مناسب برای استفاده با ZW32 و دیگر قطع کننده های مدار خلاء نصب شده در بیرون در سیستم های برق با ولتاژ نامی 10kV.
