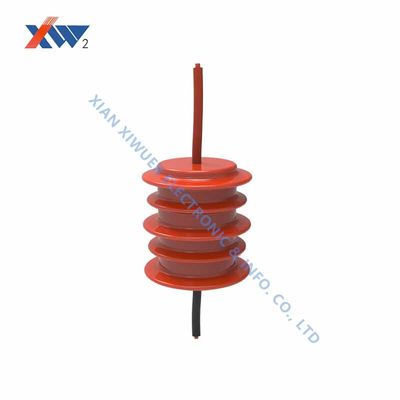

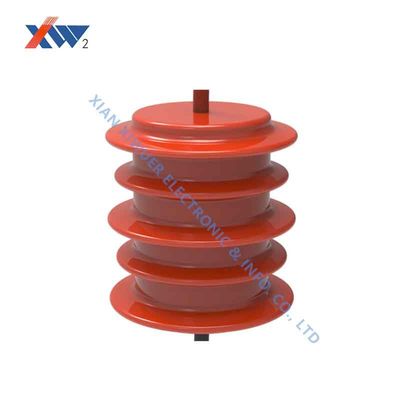

واحد سنسور خط زنده ترانسفورماتور مدار شکن مدار اندازه گیری آشکارساز ولتاژ خازنی 12KV

ترانسفورماتور اندازه گیری توالی فاز OEM/ODM 10KV/12KV مورد استفاده در کابینت های شبکه حلقه، قطع کننده های مدار

مقدمه

ترانسفورماتور اندازه گیری و حفاظت ولتاژ خازنی یک ترانسفورماتور الکترونیکی است که بر اساس اصل تقسیم ولتاژ ظرفیت خازنی طراحی شده است که به طور گسترده در مجموعه های کامل تجهیزات مانند کلیدهای روی ستون های 12 کیلوولت، کابینت های شبکه حلقه، قطع کننده های مدار و غیره استفاده می شود. تابعی از اندازه گیری ولتاژ توالی فاز.

پارامترهای الکتریکی

• 8 ~ 12KV ولتاژ نسبت متغیر دقت نسبت: 3P;

• رتبه نسبت ولتاژ توالی فاز: 10/√3 KV /3.25/√3 ولت

• 8 ~ 12KV ولتاژ نسبت متغیر دقت نسبت: 0.5;

• دمای مقاومت در برابر محیط: -40 درجه سانتیگراد ~ 70 + درجه سانتیگراد.

• فرکانس امتیاز: 50 هرتز;

• بار نامی: 5.1MH;

• ولتاژ نامی سیستم: 10KV/12KV;

• تخلیه جزئی: 5 عدد

• تحمل ولتاژ: 42KV AC به مدت دو دقیقه.

• شوک صاعقه: 75 کیلو ولت هر کدام 15 بار.

• فرکانس برق: 48KV/1min

را

اصول برق

1. این سری از محصولات بر اساس اصل تقسیم ولتاژ خازنی است.گروهی از خازن ها در هر ترانسفورماتور به طور همزمان کاشته می شوند و ترانسفورماتور برای اندازه گیری استفاده می شود.
2. سه ترانسفورماتور را با هم به عنوان یک تابع اندازه گیری سه فاز ترکیب کنید.
3. همانطور که در نمودار مدار محصول نشان داده شده است، Ua، Ub، Uc اندازه گیری سه فاز هستند، خازن ولتاژ پایین در ترانسفورماتور ساخته شده است و خروجی سیگنال خارجی را می توان مستقیما متصل کرد (سیم محافظ دو هسته ای، یک هسته زمین، و دیگری سیگنال است. خروجی)

را

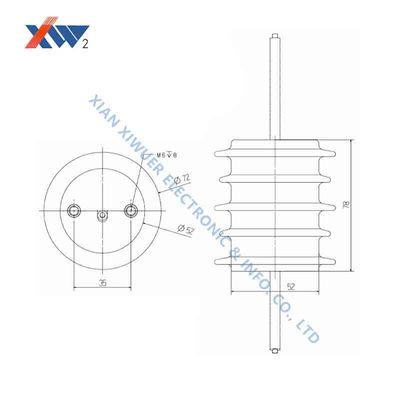

1. قطر: 78 میلی متر؛ارتفاع: 120 میلی متر؛
2. سمت ورودی ولتاژ بالا: پیچ M8 * 8mm.
3. سمت خروجی ولتاژ پایین: 1 اتصال زمین و 2 پیچ ثابت: M10 * 12.5 میلی متر.پیچ سیگنال توالی صفر و توالی فاز: M6*6mm;4، عمق سوله: 8.5 میلی متر
