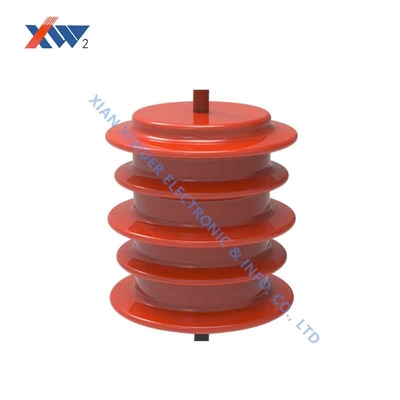

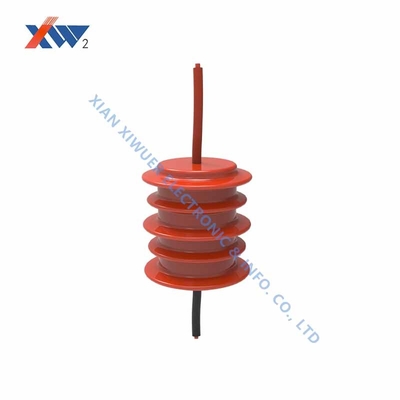

ترانسفورماتور مدار شکن اندازه گیری ولتاژ خازنی آشکارساز ولتاژ 12 کیلوولت OEM

ترانسفورماتور اندازه گیری توالی فاز OEM/ODM 10KV/12KV مورد استفاده در کابینت های شبکه حلقه، قطع کننده های مدار

مقدمه

ترانسفورماتور اندازه گیری و حفاظت ولتاژ خازنی یک ترانسفورماتور الکترونیکی است که بر اساس اصل تقسیم ولتاژ ظرفیت خازنی طراحی شده است که به طور گسترده در مجموعه های کامل تجهیزات مانند کلیدهای روی ستون های 12 کیلوولت، کابینت های شبکه حلقه، قطع کننده های مدار و غیره استفاده می شود. تابعی از اندازه گیری ولتاژ توالی فاز.

پارامترهای الکتریکی

• 8 ~ 12KV ولتاژ نسبت متغیر دقت نسبت: 3P;

• رتبه نسبت ولتاژ توالی فاز: 10/√3 KV /3.25/√3 ولت

• 8 ~ 12KV ولتاژ نسبت متغیر دقت نسبت: 0.5;

• دمای مقاومت در برابر محیط: -40 درجه سانتیگراد ~ 70 + درجه سانتیگراد.

• فرکانس امتیاز: 50 هرتز;

• بار نامی: 5.1MH;

• ولتاژ نامی سیستم: 10KV/12KV;

• تخلیه جزئی: 5 عدد

• تحمل ولتاژ: 42KV AC به مدت دو دقیقه.

• شوک صاعقه: 75 کیلو ولت هر کدام 15 بار.

• فرکانس برق: 48KV/1min

را

اصول برق

1. این سری از محصولات بر اساس اصل تقسیم ولتاژ خازنی است.گروهی از خازن ها در هر ترانسفورماتور به طور همزمان کاشته می شوند و ترانسفورماتور برای اندازه گیری استفاده می شود.
2. سه ترانسفورماتور را با هم به عنوان یک تابع اندازه گیری سه فاز ترکیب کنید.
3. همانطور که در نمودار مدار محصول نشان داده شده است، Ua، Ub، Uc اندازه گیری سه فاز هستند، خازن ولتاژ پایین در ترانسفورماتور ساخته شده است و خروجی سیگنال خارجی را می توان مستقیما متصل کرد (سیم محافظ دو هسته ای، یک هسته زمین، و دیگری سیگنال است. خروجی)

را

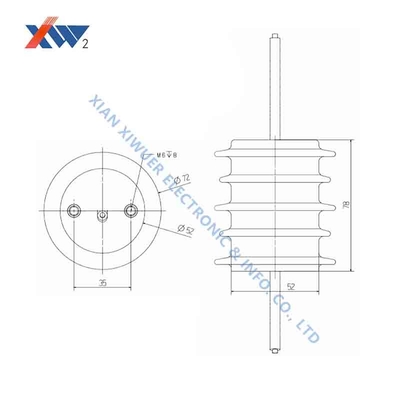

1. قطر: 78 میلی متر؛ارتفاع: 120 میلی متر؛
2. سمت ورودی ولتاژ بالا: پیچ M8 * 8mm.
3. سمت خروجی ولتاژ پایین: 1 اتصال زمین و 2 پیچ ثابت: M10 * 12.5 میلی متر.پیچ سیگنال توالی صفر و توالی فاز: M6*6mm;4، عمق سوله: 8.5 میلی متر

درباره شرکت

   Xian Xiwuer الکترونیک و اطلاعات.Co., Ltd. در شهر بیگوان، شهر شیان واقع شده استپوشش در مساحت 4000㎡با 2300 کارمند و حدود 580 تکنسین که در میان آنها 135 مهندس و 21 مهندس ارشد وجود دارد.این شرکت دارای کل دارایی های 315 میلیون یوان یوان، دارایی های ثابت 137 میلیون یوان یوان است که یک شرکت بزرگ است که عمدتاً در زمینه تولید قطعات الکترونیکی فعالیت می کند.این شرکت دارای بزرگترین مقیاس تولید Varistor، SPD است(دستگاه محافظ برق)وخازن سرامیکی HVدر چین، با محصولات اصلی زیر:

1. Varistors & SPD

4.ترمیستور

       خط تولید اصلی یکتجهیزات و ابزار بازرسی d از ژاپن، آمریکا، بلژیک و سوئیس و غیره وارد می شود. ظرفیت تولید سالانه دو محصول پیشرو به ترتیب به 5 میلیون عدد و 150 میلیون عدد رسیده است، با نرخ نگهداری بازار در چین حدود 10% و 30 درصد به ترتیب توسط نوآوری های فنی مستمر.Varistors و SPD تولید شده توسط این شرکت از شهرت زیادی در بازار بین المللی برخوردار بودند و به بسیاری از کشورها و مناطق مانند ژاپن، ایالات متحده آمریکا، هنگ کنگ و غیره با مشتریانی مانند فیلیپس هند و جنرال الکتریک در ایالات متحده صادر می شدند.در حال حاضر به شرکت LG در کره با مقادیر زیاد و همچنین به اسپانیا و هند و غیره فروخته می شود.

نه تنها کیفیت محصولات و ظرفیت فنی، بلکه کامل بودن مدل ها همگی در چین پیشرو هستند.محصولات اصلی دارای تاییدیه CCEE، UL، VDE و TUV هستند.سیستم کیفیت بر اساس الزامات ISO9000 از سال 1992 راه اندازی شد و تایید ISO9002 توسط سازمان بین المللی DNV در ژوئیه 1994 را دریافت کرد، سپس در سال 2000 گواهی ISO9001 را توسط سازمان بریتانیا دریافت کرد، تا آن زمان هر دو اولین کسی هستیم که توسط سازمان تایید شده است. گواهینامه ISO9000 در منطقه شمال غرب چین و همان شغل.ما تمام ممیزی های دوره ای متوالی را پشت سر گذاشتیم و گواهینامه جدید ثبت شده در هلند را در آگوست 1997 به راحتی دریافت کردیم.سیستم کیفیت به طور مداوم تقویت و تکمیل می شود.و همچنین گواهی ISO18000 را دریافت کردیم.

ما بر این باوریم که بر اساس ظرفیت تضمین کیفیت عالی، ظرفیت توسعه فنی و تجارب تولیدی غنی، قادر به ارائه کالاها و خدمات راضی به مشتریان در داخل و خارج از کشور با مناسب ترین قیمت و کوتاه ترین زمان تحویل هستیم.
