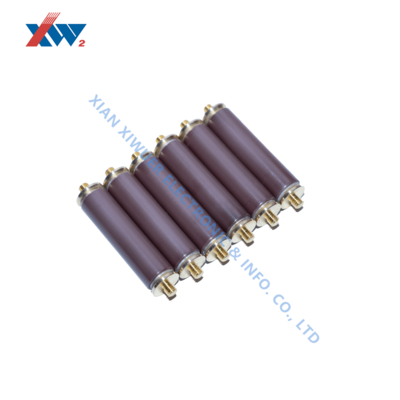

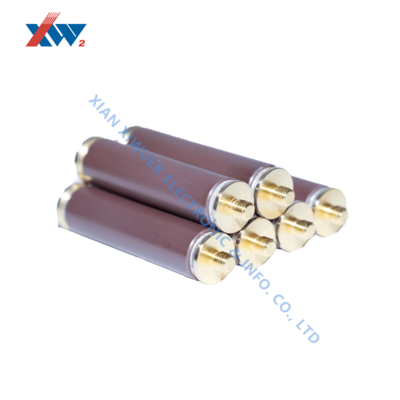

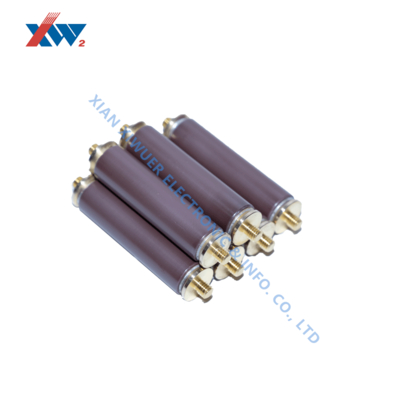

12kVAC 300pF ولتاژ بالا سرامیکی تهویه کننده هسته میله

12kVAC 300pF ولتاژ بالا سرامیکی تهویه کننده هسته میله

نام تجاری:	XIWUER
شماره مدل:	12kV-300pF
MOQ:	1
قیمت:	قابل مذاکره
شرایط پرداخت:	L/C، T/T
توانایی تامین:	8000000 در سال

Detail Information

توضیحات محصول

Detail Information

محل منبع:

شیان، چین

گواهی:

ISO9001,ISO14001,ISO45001

ولتاژ دارای امتیاز:

12KVAC

ظرفیت اسمی (pF):

300

خازن اسمی Rangetest فرکانس 1kHz+20 ٪ testVoltage: 1V+0.2V::

270 ~ 330

مقاومت در برابر ولتاژ (در روغن عایق):

52KVAC/5 دقیقه

ترشح جزئی:

13.2kVac≤10PC

Impulse Lightning Kv1.2/5μs:

جزئیات بسته بندی:

کارتن

قابلیت ارائه:

8000000 در سال

برجسته کردن:

میله هسته ای کانسپاتور سرامیکی 300pF

12kVAC سرامیک کانسپاتور هسته میله

توضیحات محصول

میله هسته خازن سرامیکی ولتاژ بالا 12kVAC 300pF

مشخصات فنی

ویژگی	مقدار
ولتاژ نامی	12kVAC
ظرفیت اسمی (pF)	300
محدوده ظرفیت اسمی (فرکانس تست 1kHz+20%، ولتاژ تست: 1V+0.2V)	270~330
ولتاژ مقاومت (در روغن عایق)	52kVAC/5min
تخلیه جزئی	13.2kVAC≤10pC
ضربه صاعقه kV1.2/5μs	75

ویژگی های محصول

میله هسته خازن سرامیکی ولتاژ بالا با ولتاژ نامی 12kVAC با ظرفیت اسمی 300pF
محدوده ظرفیت گسترده: 270~330pF در شرایط تست
ولتاژ مقاومت عالی: 52kVAC/5min در روغن عایق
تخلیه جزئی کم: ≤10pC در 13.2kVAC
مقاومت در برابر ضربه صاعقه بالا: 75kV در 1.2/5μs

مناطق کاربردی

این خازن که برای دستگاه های نمایش زنده در سیستم های قدرت 10kV-40.5kV طراحی شده است، نشان دهنده وضعیت عملیاتی در زمان واقعی است:

هادی های ولتاژ بالا
کلیدهای مدار (انواع SF6 و خلاء)
برقگیرها
ترانسفورماتورهای ابزار

ایمنی اپراتور را با پارامترهای معمولی از جمله محدوده ظرفیت از 10pF-230pF (به عنوان مثال، 90pF در 24kV)، ولتاژ مقاومت 68kV (فرکانس قدرت) و 125kV (ضربه صاعقه) تضمین می کند.

دستورالعمل های نصب و استفاده

PD بیش از 5pC در 1.1 برابر ولتاژ نامی بدون دستورالعمل های ویژه نیست. با استاندارد DL/T538-2006 (دستگاه نشانگر وجود ولتاژ بالا) مطابقت دارد.

ابعاد را می توان با توجه به نیاز مشتری سفارشی کرد.

توجه ویژه برای جلوگیری از آسیب محصول، قرار گرفتن در معرض رطوبت و آلودگی مورد نیاز است.

با استاندارد JBT10305-2001 (شرایط فنی برای مقره پست مواد آلی در تجهیزات ولتاژ بالا 3.6kV-40.5kV) مطابقت دارد.

برای نصب در زیر 100 متر یا در مناطق مرتفع، لطفاً در یادداشت های سفارش مشخص کنید.
