میله هسته خازن سرامیکی ولتاژ بالا با تخلیه جزئی 26.4 کیلو ولت و ولتاژ مقاومت 70 کیلو ولت AC/5 دقیقه در روغن عایق
برای نمونه و کوپن رایگان با من تماس بگیرید.
واتس اپ:0086 18588475571
وی چت: 0086 18588475571
اسکایپ: sales10@aixton.com
اگر نگرانی دارید، ما به صورت آنلاین 24 ساعته راهنمایی می کنیم.
xجزئیات محصول
| ولتاژ نامی | 24 کیلو ولت | ظرفیت اسمی (pF) | 150 |
|---|---|---|---|
| فرکانس RangeTest خازن اسمی 1KHz+20 ٪ TestVoltage 1V+0.2V | 125 تا 180 | مقاومت در برابر ولتاژ (در روغن عایق) | 70kVAc/5min |
| تخلیه جزئی | 26.4kvac≤5pc | Impulse Lightning Kv1.2/5μs | 125 |
| برجسته کردن | خازن سرامیکی 70 کیلو ولت AC/5 دقیقه,خازن سرامیکی روغن عایق,خازن سرامیکی تخلیه جزئی 26.4 کیلو ولت,Insulating Oil Ceramic Capacitor,26.4kV Partial Discharge Ceramic Capacitor |
||
توضیحات محصول

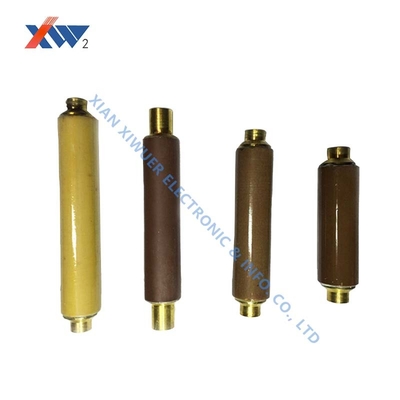

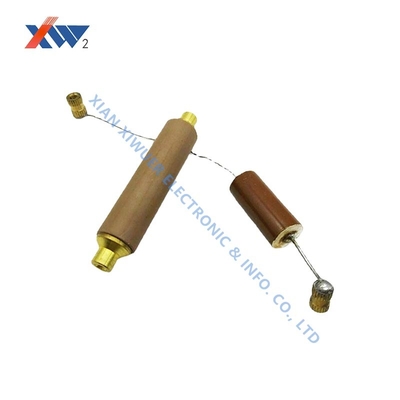

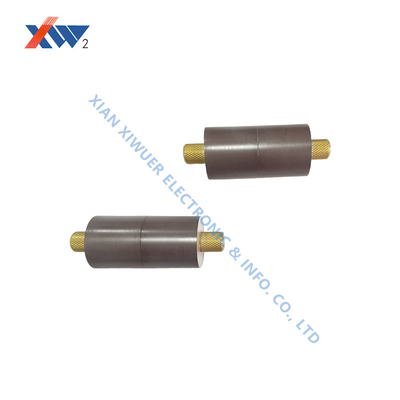

میله هسته خازن سرامیکی ولتاژ بالا 24 کیلو ولت 150 پیکوفاراد
مشخصات فنی
| ویژگی | مقدار |
|---|---|
| ولتاژ نامی | 24 کیلو ولت 150 پیکوفاراد |
| ظرفیت اسمی (پیکوفاراد) | 150 |
| محدوده ظرفیت اسمی (فرکانس تست: 1 کیلوهرتز ±20٪، ولتاژ تست: 1 ولت ±0.2 ولت) |
125~180 |
| ولتاژ مقاومت (در روغن عایق) | 70 کیلو ولت AC/5 دقیقه |
| تخلیه جزئی | 26.4 کیلو ولت AC ≤5 پیکو کولن |
| ضربه صاعقه کیلو ولت 1.2/5 میکروثانیه | 125 |
ویژگی های کلیدی
- ولتاژ نامی: 24 کیلو ولت AC
- ظرفیت اسمی: 150 پیکوفاراد
- محدوده ظرفیت: 125~180 پیکوفاراد (در 1 کیلوهرتز ±20٪، 1 ولت ±0.2 ولت)
- ولتاژ مقاومت: 70 کیلو ولت AC به مدت 5 دقیقه در روغن عایق
- تخلیه جزئی: ≤5 پیکو کولن در 26.4 کیلو ولت AC
- ضربه صاعقه: 125 کیلو ولت (1.2/5 میکروثانیه)
حوزه های کاربرد
قطع کننده خلاء (هسته کلید مدار):میله های هسته سرامیکی فلزی (بر پایه آلومینا) برای ساخت محفظه های قطع کننده خلاء استفاده می شوند که آب بندی هوا و عایق الکتریکی را برای قطع جریان ولتاژ بالا فراهم می کنند. کاربردها شامل کلیدهای مدار معدن و سیستم های حفاظت از ژنراتور است.
دستگاه نمایش زنده:در سیستم های قدرت 10 کیلو ولت تا 40.5 کیلو ولت برای ارائه نشانگر بلادرنگ وضعیت هادی ولتاژ بالا، کلیدهای مدار (انواع SF6 و خلاء)، برقگیرها و ترانسفورماتورهای ابزار استفاده می شود و ایمنی اپراتور را تضمین می کند.
پارامترهای معمولی:محدوده ظرفیت از 10 پیکوفاراد تا 230 پیکوفاراد (به عنوان مثال، 90 پیکوفاراد در 24 کیلو ولت)، با ولتاژ مقاومت 68 کیلو ولت (فرکانس قدرت) و 125 کیلو ولت (ضربه صاعقه).
دستورالعمل های استفاده
- تخلیه جزئی نباید از 5 پیکو کولن در 1.1 برابر ولتاژ نامی تجاوز کند، مگر اینکه خلاف آن مشخص شده باشد
- مطابق با استاندارد DL/T538-2006 (دستگاه نشانگر وجود ولتاژ بالا)
- ابعاد سفارشی بنا به درخواست در دسترس است
- مراقبت ویژه برای جلوگیری از آسیب، رطوبت و آلودگی مورد نیاز است
- مطابق با استاندارد JB/T10305-2001 (شرایط فنی برای مقره پست مواد آلی در تجهیزات ولتاژ بالا 3.6 کیلو ولت تا 40.5 کیلو ولت)
برای نصب در ارتفاع کمتر از 100 متر یا در مناطق مرتفع، لطفاً در یادداشت های سفارش مشخص کنید.
