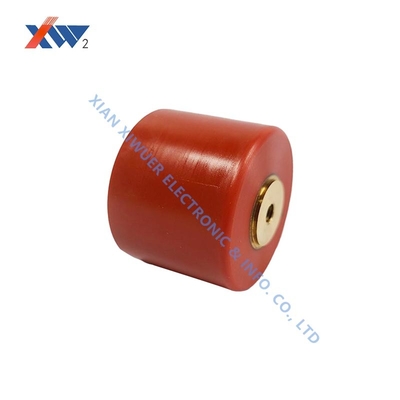

خازن سرامیکی ولتاژ بالا 20 کیلو ولت 10000 پیکوفاراد 65x15 میلی‌متر

نام تجاری:	XIWUER
شماره مدل:	20kV-10000pf
MOQ:	1 قطعه
قیمت:	قابل مذاکره
شرایط پرداخت:	، L/C ، T/T
توانایی تامین:	4000000 عدد در سال

Detail Information

توضیحات محصول

Detail Information

محل منبع:

شیان، شانکسی چین

گواهی:

ISO9001,ISO14001,OHSAS18001

اتلاف:

0.0040 ≦

ولتاژ مقاوم:

1.5UR ● 1 دقیقه

مقاومت عایق:

≧ 1.0 × 106mΩ

بعد (میلی متر):

65*15*19*12*5

جزئیات بسته بندی:

کارتن

قابلیت ارائه:

4000000 عدد در سال

برجسته کردن:

خازن سرامیکی 20kV ولتاژ بالا

خازن سرامیکی 10000 پیکوفاراد 65x15 میلی‌متر

خازن ولتاژ بالا با گارانتی

توضیحات محصول

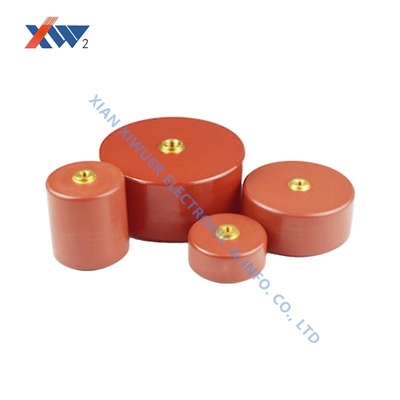

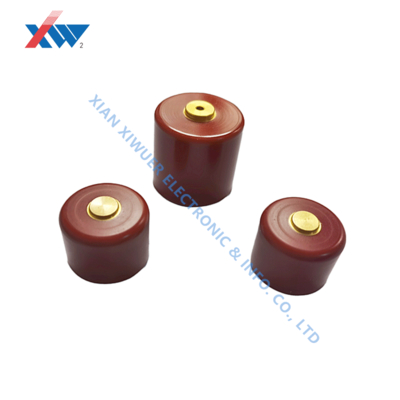

خازن سرامیکی ولتاژ بالا 20 کیلو ولت 10000 پیکوفاراد

خازن‌های سرامیکی ولتاژ فوق‌العاده بالا اجزای ضروری برای کاربردهای صنعتی تخصصی هستند که ولتاژ تحمل بالا، تلفات کم و عملکرد استثنایی را در سناریوهای جریان اوج بالا و تخلیه پالس سریع ارائه می‌دهند.

کاربردهای کلیدی

تجهیزات پالس قدرت و لیزر
سیستم‌های تصویربرداری پزشکی
ماشین‌آلات پردازش صنعتی
انتقال نیرو و زیرساخت انرژی
تحقیقات علمی و کاربردهای صنعتی تخصصی

مشخصات فنی

شماره	مشخصات	تلفات	ولتاژ تحمل	مقاومت عایق	ابعاد (میلی‌متر)
1	20kV-2000pF	≤0.0040	1.5Ur● 1min	≥1.0 x 105MΩ	D:45 \| H:19 \| L:23 \| D:12 \| M:5
2	20kV-10000pF	≤0.0040	1.5Ur● 1min	≥1.0 x 105MΩ	D:65 \| H:15 \| L:19 \| D:12 \| M:5
3	20kV-18000pF	≤0.0040	1.5Ur● 1min	≥1.0 x 105MΩ	D:80 \| H:17 \| L:25 \| D:12 \| M:5
4	30kV-1000pF	≤0.0040	1.5Ur● 1min	≥1.0 x 105MΩ	D:45 \| H:24 \| L:32 \| D:12 \| M:4
5	30kV-2700pF	≤0.0040	1.5Ur● 1min	≥1.0 x 105MΩ	D:60 \| H:20 \| L:28 \| D:12 \| M:4
6	30kV-12000pF	≤0.0040	1.5Ur● 1min	≥1.0 x 105MΩ	D:45 \| H:19 \| L:23 \| D:12 \| M:5
7	40kV-150pF	≤0.0040	1.5Ur● 1min	≥1.0 x 105MΩ	D:74 \| H:18 \| L:26 \| D:12 \| M:5
8	40kV-500pF	≤0.0040	1.5Ur● 1min	≥1.0 x 105MΩ	D:28 \| H:33 \| L:41 \| D:8 \| M:4
9	40kV-7500pF	≤0.0040	1.5Ur● 1min	≥1.0 x 105MΩ	D:80 \| H:24 \| L:29 \| D:12 \| M:6
10	40kV-10000pF	≤0.0040	1.5Ur● 1min	≥1.0 x 105MΩ	D:80 \| H:22 \| L:26 \| D:16 \| M:5
11	50kV-1000pF	≤0.0040	1.5Ur● 1min	≥1.0 x 105MΩ	D:50 \| H:30 \| L:34 \| D:12 \| M:4
12	50kV-1000pF	≤0.0040	1.5Ur● 1min	≥1.0 x 105MΩ	D:32 \| H:27 \| L:31 \| D:16 \| M:5
13	50kV-1000pF	≤0.0040	1.5Ur● 1min	≥1.0 x 105MΩ	D:80 \| H:31 \| L:35 \| D:16 \| M:5
14	50kV-1000pF	≤0.0040	1.5Ur● 1min	≥1.0 x 105MΩ	D:50 \| H:31 \| L:34 \| D:12 \| M:5
15	50kV-1000pF	≤0.0040	1.5Ur● 1min	≥1.0 x 105MΩ	D:65 \| H:32 \| L:35 \| D:16 \| M:5
16	50kV-1000pF	≤0.0040	1.5Ur● 1min	≥1.0 x 105MΩ	D:50 \| H:54 \| L:58 \| D:12 \| M:5
17	100kV-2000pF	≤0.0040	1.5Ur● 1min	≥1.0 x 105MΩ	D:51 \| H:32 \| L:35 \| D:16 \| M:5
18	100kV-1500pF(نوع عایق)	≤0.0040	1.5Ur● 1min	≥1.0 x 105MΩ	D:68 \| H:36 \| L:40 \| D:16 \| M:5
19	150kV-820pF	≤0.0040	1.5Ur● 1min	≥1.0 x 105MΩ	D:65 \| H:95 \| L:100 \| D:12 \| M:5
20	200kV-600pF	≤0.0040	1.5Ur● 1min	≥1.0 x 105MΩ	D:50 \| H:90 \| L:94 \| D:16 \| M:5

راهنمای انتخاب

خازن‌های سرامیکی ولتاژ بالا نیاز به انتخاب و جابجایی دقیق دارند. این عوامل مهم را در نظر بگیرید:

حاشیه ولتاژ: ولتاژ کاری باید به طور قابل توجهی کمتر از ولتاژ نامی باشد و شرایط پالس اوج را در نظر بگیرد
مدیریت حرارتی: اتلاف حرارت مناسب برای کاربردهای فرکانس بالا/جریان بالا ضروری است
ویژگی‌های فرکانس: عملکرد بر اساس مواد دی‌الکتریک متفاوت است - به مشخصات دقیق مراجعه کنید
انطباق ایمنی: تمام طراحی، نصب و راه‌اندازی باید از مقررات ایمنی سختگیرانه توسط پرسنل واجد شرایط پیروی کند
