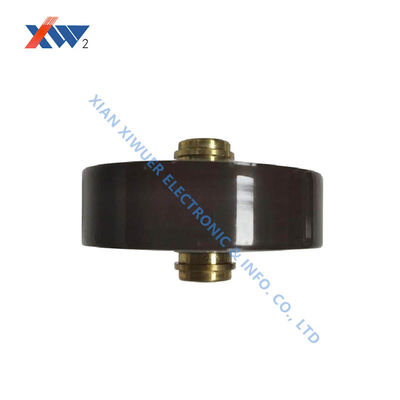

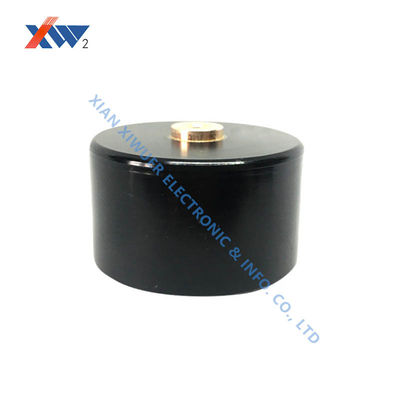

خازن دستگیره‌ای ولتاژ بالا 20kV-2000pF، 20kV-10000pF، 20kV-18000pF برای سیستم‌های کوپلینگ PLC
برای نمونه و کوپن رایگان با من تماس بگیرید.
واتس اپ:0086 18588475571
وی چت: 0086 18588475571
اسکایپ: sales10@aixton.com
اگر نگرانی دارید، ما به صورت آنلاین 24 ساعته راهنمایی می کنیم.
xجزئیات محصول
| اتلاف | 0.0040 ≦ | ولتاژ مقاوم | 1.5UR ● 1 دقیقه |
|---|---|---|---|
| مقاومت عایق | ≧ 1.0 × 105mΩ | ||
| برجسته کردن | خازن دستگیره‌ای ولتاژ بالا 20 کیلوولت-2000 پیکوفاراد,خازن کوپلینگ PLC 20kV-10000pF,خازن سرامیکی 20kV-18000pF HV,20kV-10000pF PLC Coupling Capacitor,20kV-18000pF HV Ceramic Capacitor |
||
توضیحات محصول
خازن‌های دستگیره درب با ولتاژ بالا برای سیستم‌های کوپلینگ PLC
سیستم‌های کوپلینگ مخابراتی خطوط برق با ولتاژ بالا، تجهیزات ضروری برای پیاده‌سازی ارتباطات حامل خطوط برق هستند. این سیستم‌ها سیگنال‌های ارتباطی با فرکانس بالا را به طور موثر کوپل می‌کنند و در عین حال ولتاژ بالای فرکانس برق را با خیال راحت ایزوله می‌کنند.
مشخصات فنی
| شماره | مشخصات | اتلاف | ولتاژ مقاومت | مقاومت عایق | ابعاد (میلی‌متر) | ||||
| 1 | 20kV-2000pF |
≦0.0040 |
1.5Ur● 1 دقیقه |
≧1.0×105MΩ |
D | H | L | D | M |
| 2 | 20kV-10000pF | 45 | 19 | 23 | 12 | 5 | |||
| 3 | 20kV-18000pF | 65 | 15 | 19 | 12 | 5 | |||
| 4 | 30kV-1000pF | 80 | 17 | 25 | 12 | 5 | |||
| 5 | 30kV-2700pF | 45 | 24 | 32 | 12 | 4 | |||
| 6 | 30kV-12000pF | 60 | 20 | 28 | 12 | 4 | |||
| 7 | 40kV-150pF | 20 | 33 | 41 | 8 | 4 | |||
| 8 | 40kV-500pF | 28 | 33 | 41 | 8 | 4 | |||
| 9 | 40kV-7500pF | 80 | 24 | 29 | 12 | 6 | |||
| 10 | 40kV-10000pF | 80 | 22 | 26 | 16 | 5 | |||
| 11 | 50kV-1000pF | 50 | 30 | 34 | 12 | 4 | |||
| 12 | 50kV-1000pF | 32 | 27 | 31 | 16 | 5 | |||
| 13 | 50kV-5600pF | 80 | 31 | 35 | 16 | 5 | |||
| 14 | 60kV-1500pF | 50 | 31 | 34 | 12 | 5 | |||
| 15 | 60kV-3000pF | 65 | 32 | 35 | 16 | 5 | |||
| 16 | 100kV-500pF | 50 | 54 | 58 | 12 | 5 | |||
| 17 | 100kV-2000pF | 51 | 32 | 35 | 16 | 5 | |||
| 18 | نوع عایق 100kV-1500pF | 68 | 36 | 40 | 16 | 5 | |||
| 19 | 150kV-820pF | 65 | 95 | 100 | 12 | 5 | |||
| 20 | 200kV-600pF | 50 | 90 | 94 | 16 | 5 | |||
ویژگی‌ها و مزایای کلیدی
در سیستم‌های PLC، خازن‌های دستگیره درب با ولتاژ بالا به عنوان «انتخاب‌کننده‌های فرکانس» و «مانع‌های عایق» ضروری در مدار کوپلینگ عمل می‌کنند و به دو چالش اصلی می‌پردازند:
- مقاومت در برابر ولتاژ خط برق از چند هزار تا ده‌ها هزار ولت برای اطمینان از ایمنی مطلق تجهیزات ارتباطی پشتیبان
- دستیابی به انتقال سیگنال با تلفات کم در محدوده فرکانس حامل (معمولاً 40-500 کیلوهرتز)
خازن‌های دستگیره درب با ولتاژ بالای ما دارای دی‌الکتریک سرامیکی تخصصی و فرآیند گلدان اپوکسی خلاء هستند که تضمین می‌کند:
- عملکرد عایق پایدار در سطوح ولتاژ 35-500 کیلو ولت
- مقاومت سری معادل (ESR) کم و اندوکتانس کم (ESL) برای پاسخ فرکانسی عالی
- پایداری دمایی استثنایی (تغییر ظرفیت ±2٪ از -40 درجه سانتی‌گراد تا +85 درجه سانتی‌گراد)
- قابلیت اطمینان طولانی مدت در محیط‌های سخت
خازن‌های دستگیره درب با ولتاژ بالای ما به عنوان یک جزء اصلی در مدار کوپلینگ، وظایف دوگانه عایق ولتاژ بالا و کوپلینگ فرکانس بالا را انجام می‌دهند و عملکرد پایدار سیستم‌های PLC را در شرایط مختلف تضمین می‌کنند.
