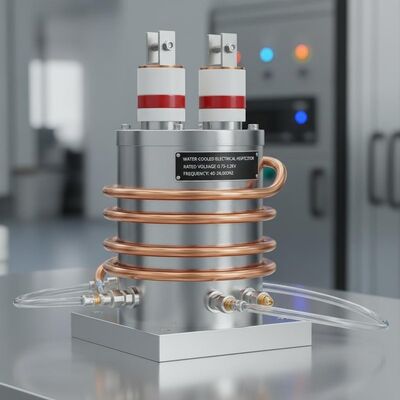

خازن گرمای الکتریکی خنک شده با آب با ولتاژ 0.75-1.2kV و فرکانس 40-24,000Hz برای برنامه های ولتاژ بالا
جزئیات محصول
| برجسته کردن | خازن گرمایش الکتریکی آب خنک,ولتاژ نامی 0.75-1.2kV ولتاژ بالا خازن سرامیکی,فرکانس 40-24,Rated Voltage 0.75-1.2kV High Voltage Ceramic Capacitor,Frequency 40-24 |
||
|---|---|---|---|
توضیحات محصول
خازن گرمایش الکتریکی
مشخصات فنی کلیدی
- انحراف ظرفیت: ±10%. نسبت حداکثر به حداقل مقادیر ظرفیت برای هر فاز و گروه نباید از 1.1 تجاوز کند.
- تانژانت اتلاف دیالکتریک tanδ (برای دیالکتریک تمام فیلم) در ولتاژ نامی Un و 20 درجه سانتیگراد:
- Un ≤ 1kV: tanδ ≤ 0.0015
- Un > 1kV: tanδ ≤ 0.0012
- استحکام عایقی: تحمل ولتاژ تست 1 کیلو ولت فرکانس قدرت به مدت 1 دقیقه بین ترمینالها و بدنه.
- دمای ورودی آب خنککننده نباید از 30 درجه سانتیگراد تجاوز کند.
- برای خازنهایی با Qn ≤ 1000 کیلووار، نرخ جریان آب ≥ 4 لیتر در دقیقه
- برای خازنهایی با Qn ≥ 1000 کیلووار، نرخ جریان آب ≥ 6 لیتر در دقیقه
- اضافه ولتاژ عملیاتی طولانی مدت (بیش از 4 ساعت در 24 ساعت نباشد) نباید از 1.1Un تجاوز کند.
- اضافه جریان عملیاتی طولانی مدت (شامل جریانهای هارمونیک) نباید از 1.35In تجاوز کند.
- نصب داخلی، با ارتفاعی که از 1000 متر تجاوز نکند.
- دمای هوای محیط در محل نصب و بهرهبرداری نباید از 50 درجه سانتیگراد تجاوز کند.
- محل نصب عاری از لرزش مکانیکی شدید، گازها/بخارات مضر و گرد و غبار انفجاری باشد.
- خازنهای گرمایش الکتریکی تمام فیلم با خنککننده آب RWM و RFM مطابق با JB71 هستند.
کاربرد
عمدتاً در سیستمهای قدرت AC قابل کنترل یا قابل تنظیم با ولتاژ نامی حداکثر 3.6 کیلو ولت و فرکانس بین 40 تا 24,000 هرتز استفاده میشود. به طور خاص برای بهبود ضریب توان در تجهیزات گرمایش القایی، ذوب و هم زدن، یا ریختهگری، و همچنین کاربردهای مشابه طراحی شده است.
ساختار
خازن گرمایش الکتریکی از اجزای اصلی زیر تشکیل شده است:
- هسته: هسته شامل چندین المان موازی است. هر المان خازن از کاغذ خازن (دیالکتریک) و هادیهای آلومینیومی (صفحات) پیچیده شده است. تمام صفحات المان فراتر از دیالکتریک بیرون زدهاند. یک صفحه به لوله آب خنککننده جوش داده شده است که به پیچ اتصال به زمین یا صفحه اتصال به زمین روی درپوش متصل میشود و به عنوان ترمینال کلی آن صفحه عمل میکند.
- صفحه دوم از بدنه عایق شده است. از طریق یک صفحه اتصال به شینه متصل میشود و از طریق یک بوش پرسلن روی درپوش خارج میشود.
- بدنه: بدنه مستطیلی با حلقههای بالابر جوش داده شده در دو طرف برای جابجایی است. درپوش دارای یک بوش پرسلن با یک میله شمارهدار و یک پیچ اتصال به زمین یا صفحه اتصال به زمین است.
شرایط محیطی عملیاتی
- خازنها باید بدون لرزش نصب شوند. نصب در نزدیکی بخاریها مجاز است، به شرطی که مواد غیر قابل اشتعال یک دیوار جداکننده جامد در اطراف خازنها تشکیل دهند یا خازنها در کابینتهای فلزی جداگانه قرار گیرند.
- برای جلوگیری از آسیب به لولههای آب خنککننده خازن، دمای محیط در محل نصب نباید کمتر از ±2 درجه سانتیگراد باشد.
- خازنها باید به صورت عمودی نصب شوند (بوشهای پرسلن رو به بالا). جابجایی خازنها با بوشهای پرسلن آنها اکیداً ممنوع است. حداقل فاصله 20 میلیمتر بین خازنها حفظ شود.
- اتصالات بین لولههای آب خنککننده خازن و بین لولههای آب خنککننده و لولههای منبع آب باید از شلنگهای لاستیکی انعطافپذیر استفاده شود. لولههای آب خنککننده ممکن است به صورت سری متصل شوند، اما نه بیش از سه خازن. لولههای تخلیه نباید پوشانده شوند و باید در مکانهای به راحتی قابل مشاهده قرار گیرند تا تخلیه آب در همه زمانها نظارت شود.
- دمای آب خنککننده در ورودی نباید از +30 درجه سانتیگراد و در خروجی نباید از +35 درجه سانتیگراد تجاوز کند.
- هنگام اتصال چندین لوله آب خنککننده به صورت سری (نه بیش از سه واحد)، فشار و نرخ جریان آب را برای تنظیم اختلاف دما بین آب ورودی و خروجی تنظیم کنید، اطمینان حاصل کنید که دمای خروجی از +35 درجه سانتیگراد تجاوز نکند. فشار در ورودی آب خنککننده نباید از 4 اتمسفر تجاوز کند.
- در صورت قطع شدن منبع آب به دلیل نقص، بلافاصله منبع تغذیه خازن را قطع کنید. هنگامی که خازن به دلیل نقص از سرویس خارج میشود، تمام آب را از لولههای آب خنککننده کاملاً تخلیه کنید.
- هنگام استفاده از چندین ترمینال گروه به صورت موازی روی خازن، از صفحات اتصال انعطافپذیر استفاده کنید. ترمینال خروجی اصلی باید از صفحه اتصال انعطافپذیر متصل شود، نه از هیچ ترمینال گروهی مجزا. مساحت مقطع صفحه اتصال نباید کمتر از 2.5 سانتیمتر مربع باشد.
- اگر ولتاژ خط از ولتاژ نامی خازن بیشتر باشد، تعداد خازنهای متصل به صورت سری را تنظیم کنید یا ترمینالهای خازنهایی که به صورت سری کار میکنند را به صورت موازی وصل کنید.
مشخصات محصول
| شماره سریال | مدل | ولتاژ نامی Un/kV | ظرفیت نامی Qn/kvar | فرکانس Hz/kHz | ظرفیت نامی Cn/μF |
|---|---|---|---|---|---|
| 1 | RFM0.75-360-0.5S | 0.75 | 360 | 0.5 | 4x50.9 |
| 2 | RFM0.75-750-0.5S | 0.75 | 750 | 0.5 | 6x70.7 |
| 3 | RFM1.0-750-0.5S | 1.0 | 750 | 0.5 | 6x39.8 |
| 4 | RFM1.1-750-0.5S | 1.1 | 750 | 0.5 | 6x32.9 |
| 5 | RFM1.2-750-0.5S | 1.2 | 750 | 0.5 | 6x27.6 |
| 6 | RFM0.375-180-1S | 0.375 | 180 | 1.0 | 4x50.9 |
| 7 | RFM0.375-360-1S | 0.375 | 360 | 1.0 | 6x67.9 |
| 8 | RFM0.5-180-1S | 0.5 | 180 | 1.0 | 4x28.6 |
| 9 | RFM0.5-360-1S | 0.5 | 360 | 1.0 | 4x57.3 |
| 10 | RFM0.75-360-1S | 0.75 | 360 | 1.0 | 4x25.5 |
| 11 | RFM0.75-640-1S | 0.75 | 640 | 1.0 | 4x45.3 |
| 12 | RFM0.75-750-1S | 0.75 | 750 | 1.0 | 4x53.1 |
| 13 | RFM0.75-1000-1S | 0.75 | 1000 | 1.0 | 6x47.2 |
| 14 | RFM1.0-360-1S | 1.0 | 360 | 1.0 | 4x14.3 |
| 15 | RFM1.0-750-1S | 1.0 | 750 | 1.0 | 4x29.8 |
| 16 | RFM1.0-1000-1S | 1.0 | 1000 | 1.0 | 4x39.8 |
| 17 | RFM1.2-360-1S | 1.2 | 360 | 1.0 | 4x9.95 |
| 18 | RFM1.2-750-1S | 1.2 | 750 | 1.0 | 4x20.7 |
| 19 | RFM1.2-1000-1S | 1.2 | 1000 | 1.0 | 4x27.6 |
| 20 | RFM0.75-750-2S | 0.75 | 750 | 2.0 | 4x26.5 |
| 21 | RFM0.75-1000-2S | 0.75 | 1000 | 2.0 | 6x23.6 |
| 22 | RFM1.0-750-2S | 1.0 | 750 | 2.0 | 4x14.9 |
| 23 | RFM1.0-1000-2S | 1.0 | 1000 | 2.0 | 6x13.3 |
| 24 | RFM1.2-750-2S | 1.2 | 750 | 2.0 | 4x10.4 |
| 25 | RFM1.2-1000-2S | 1.2 | 1000 | 2.0 | 6x9.21 |
| 26 | RFM0.375-360-2.5S | 0.375 | 360 | 2.5 | 4x40.7 |
| 27 | RFM0.375-750-2.5S | 0.375 | 750 | 2.5 | 6x56.6 |
| 28 | RFM0.5-360-2.5S | 0.5 | 360 | 2.5 | 4x22.9 |
| 29 | RFM0.5-750-2.5S | 0.5 | 750 | 2.5 | 6x31.8 |
| 30 | RFM0.5-1000-2.5S | 0.5 | 1000 | 2.5 | 6x42.4 |
| 31 | RFM0.75-360-2.5S | 0.75 | 360 | 2.5 | 4x10.2 |
| 32 | RFM0.75-750-2.5S | 0.75 | 750 | 2.5 | 4x21.2 |
| 33 | RFM0.75-1000-2.5S | 0.75 | 1000 | 2.5 | 6x18.9 |
| 34 | RFM0.375-360-4S | 0.375 | 360 | 4.0 | 4x25.5 |
| 35 | RFM0.375-640-4S | 0.375 | 640 | 4.0 | 6x30.2 |
| 36 | RFM0.375-750-4S | 0.375 | 750 | 4.0 | 6x35.4 |
| 37 | RFM0.5-360-4S | 0.5 | 360 | 4.0 | 4x14.3 |
| 38 | RFM0.5-750-4S | 0.5 | 750 | 4.0 | 6x19.9 |
| 39 | RFM0.5-1000-4S | 0.5 | 1000 | 4.0 | 6x26.5 |
| 40 | RFM0.75-360-4S |
