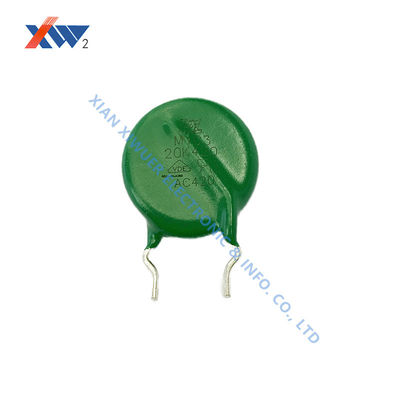

MYG3 10K 420 ورایستور اکسید فلزی با پوشش رزین سیلیکون و ویژگی های دو طرفه متماثل V / I برای حفاظت از افزایش

  • MYG3 10K 420 Metal Oxide Varistor with Silicone Resin Coating and Bidirectional Symmetrical V/I Characteristics for Surge Protection
محل منبع شیان، چین
نام تجاری QingZhu
گواهی UL,VDE
شماره مدل MYG3 10K 420
مقدار حداقل تعداد سفارش 10000 قطعه
قیمت USD, negotiable, pcs
جزئیات بسته بندی 33.5 * 28.5 * 28
زمان تحویل 7-10 روز
شرایط پرداخت T/T
قابلیت ارائه 500 میلیون عدد در سال
جزئیات محصول
برنامه محافظ های برق ولتاژ نامی 0.1mA(V) 680 (612 ~ 748)
محدوده دمای عملیاتی -40℃~+85℃ زوال عقل D14 * H18
پیام بگذارید
توضیحات محصول
MYG3 10K 420 ورایستورهای اکسید فلزی عمومی برای محافظ های افزایش
MYG3 10K 420 بازدارنده منبع برق متال اکسید یک واریستور اکسید فلزی یا MOV یک قطعه دایره ای آبی یا نارنجی است که معمولاً می توانید در سمت ورودی AC هر مدار منبع برق مشاهده کنید.واریستور اکسید فلزی می تواند به عنوان یک نوع دیگر از مقاومت متغیر در نظر گرفته شود که می تواند مقاومت خود را بر اساس ولتاژ اعمال شده در سراسر آن تغییر دهدهنگامی که یک جریان بالا از طریق یک MOV عبور می کند، ارزش مقاومت آن کاهش می یابد و به عنوان یک مدار کوتاه عمل می کند. بنابراین MOV ها به طور معمول به طور موازی با فیوز استفاده می شوند.برای محافظت از مدارهای از اوج ولتاژ بالا. در این مقاله، ما بیشتر در مورد MOV کار و نحوه استفاده از آن را در طرح های خود را برای محافظت از مدار خود را از ولتاژ افزایش خواهد آموخت.ما همچنین در مورد خواص الکتریکی از MOV و چگونه به انتخاب یک MOV با توجه به نیازهای طراحی خود را یاد بگیرند.
ویژگی ها
  • پوشش رزین سیلیکونی
  • جریان خروجی کم
  • ویژگی های V/ دو جهت و تقارن
  • محدوده دمای عملیاتی: دمای پایین: -40°C، دمای بالا: +85°C/+105°C
درخواست
MOV (همچنین وارستورها) معمولاً همراه با فیوز در موازی با مدار که باید محافظت شود استفاده می شود. تصویر زیر نحوه استفاده از MOV در مدار الکترونیک را نشان می دهد. هنگامی که ولتاژ در محدوده نامی باشد مقاومت MOV بسیار بالا خواهد بود و بنابراین تمام جریان های فعلی از طریق مدار و هیچ جریان فعلی از طریق MOV جریان نمی یابد.اما وقتی که ولتاژ در ولتاژ اصلی افزایش می یابداین ولتاژ بالا ارزش مقاومت MOV را به یک مقدار بسیار پایین کاهش می دهد و باعث می شود که مانند یک کوتاه ظاهر شود. این باعث می شود جریان زیادی از طریق MOV جریان یابد که فیوز را منفجر می کند و مدار را از ولتاژ شبکه قطع می کند.در طول اوج ولتاژ ولتاژ بالا اشتباه به زودی به مقادیر عادی باز می گردد، در این موارد، زمان جریان جریان به اندازه کافی برای منفجر شدن فیوز بالا نخواهد بود و مدار به عملکرد عادی باز می گردد وقتی که ولتاژ عادی می شود.هر بار که یک اوج تشخیص داده می شود MOV به طور موقت مدار را قطع می کند با کوتاه کردن خود و آسیب رساندن به خود با جریان بالا هر بار. پس اگه شما یک MOV آسیب دیده در هر مدار برق پیدا می کنید احتمالا به این دلیل است که مدار از طریق بسیاری از اوج ولتاژ رفت.
سبک رهبری
کد پیکربندی
A راست بلند
ب بیرون کوتاه شده
C عمودی خم شده
D راست کوتاه
E خارج، کوتاه شده
F در داخل کوتاه شده
Lead style configuration diagram
مشخصات فنی
سری قسمت شماره ولتاژ نامی V0.1mA ((V) حداکثر ولتاژ مجاز ACr.m.s ((V) حداکثر ولتاژ مجاز DC ((V)) حداکثر ولتاژ قفل Vc(V) حداکثر جریان اوج Ip ((A) قدرت نامی (W) انرژی 10/1000 μs (J) انرژی 2ms (J) حداکثر جریان اوج 1 بار (A) حداکثر جریان اوج 2 بار (A) ظرفیت 1kHz (pF)
MYG3 10K420+△□ 680 ((612~748) 420 560 1120 63.0 0.4 11.2 8.0 2500 1250 190
يادداشت:+= UL 1449 فایل E321175 ((S) - دستگاه حفاظت از افزایش انرژی، □= UL 1449 فایل E181155 ((N) - کاربرد در سراسر خط، △= C-- UL برای CSA C22.2 فایل E321175 ((S) ابعاد در میلی متر
ابعاد
سری قسمت شماره Dmax H A Wmax
MYG3 10K420 7.5 - - -
Varistor dimensional diagram
خلاصه ی شرکت
شرکت Xian Xiwuer Electronic & Info. Co.، Ltd در Beiguan، شهر Xi'an واقع شده است که مساحت 4000 متر مربع را پوشش می دهد، با کارمندان 2300، و حدود 580 تکنسین، در میان آنها 135 مهندس،21 مهندس ارشدشرکت دارای کل دارایی های 315 میلیون یوان RMB، دارایی های ثابت 137 میلیون یوان RMB، که یک شرکت بزرگ است که عمدتا در تولید قطعات الکترونیکی مشغول به کار است.شرکت دارای بزرگترین مقیاس تولید وارستور است، SPD (سازنده محافظت از افزایش) و HV سرامیک Capacitor در چین، با محصولات اصلی زیر:
  • واریستورها و SPD
  • خازن سرامیکی HV
  • تقسیم کننده ولتاژ ظرفیت
  • ترمیستور
خط تولید اصلی و تجهیزات و ابزار بازرسی از ژاپن، آمریکا، بلژیک و سوئیس و غیره وارد می شوند.ظرفیت تولیدی سالانه دو محصول پیشرو به 5 میلیون و 150 میلیون پسی رسیده است، با نرخ بازار در چین حدود 10٪ و 30٪ به ترتیب به دلیل نوآوری فنی مداوم.واریستورها و SPD تولید شده توسط این شرکت در بازار بین المللی شهرت زیادی داشتند، به بسیاری از کشورها و مناطق مانند ژاپن، ایالات متحده، هنگ کنگ و غیره صادر می شود. این شرکت مجوزهای CCEE، UL، VDE و TUV را به دست آورده است و دارای گواهینامه های ISO9001 و ISO18000 است که قابلیت تضمین کیفیت عالی را تضمین می کند.ظرفیت توسعه فنی و تجربه تولید غنی.
