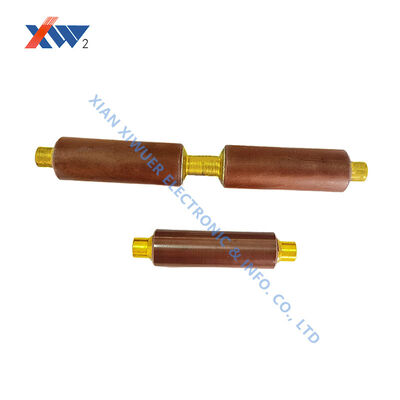

میله سرامیکی تهویه دهنده ولتاژ بالا (VDIS Ceramics) برای سیستم های 3.6kV ≈ 40.5kV با تخلیه جزئی بسیار کم و مقاومت عایق بندی بالا
جزئیات محصول
| نوع نصب | از طریق سوراخ | رتبه بندی ولتاژ | 2000 ولت |
|---|---|---|---|
| محدوده دمای کاری | 50℃~+125℃ | ظرفیت | 10pF تا 1μF |
| بعد | T: 22.0 میلی متر | تحمل ولتاژ | 70 کیلو ولت، 50 هرتز · 1 دقیقه |
| ولتاژ کردن | 100 ولت تا 10 کیلو ولت | تلفات دی الکتریک | 1 ولت، 1 کیلوهرتز (20-25) ℃ ~ 0.0040 |
| زندگی | 10 سال | برنامه های کاربردی | منابع تغذیه ولتاژ بالا، مدارهای پالس، تجهیزات پزشکی |
| نام محصول | تهویه سرامیکی ولتاژ بالا | سیم سرب | Φ0.48mm |
| برنامه | لعاب، رنگ، سیلیکات زیرکونیا | ظرفیت در | 1 ولت، 1 کیلوهرتز، (20-25) ℃ 10% ± 150PF |
| فسخ | قلع/سرب یا بدون سرب |
توضیحات محصول
میله های خازن سرامیکی (VDIS Ceramics) برای دستگاه های نشانگر حضور ولتاژ بالا | 3.6kV–40.5kV
بررسی اجمالی محصول
عملکرد بالا مامیله های خازن سرامیکی (سرامیک VDIS)اجزای هسته ای با مهندسی دقیق برای دستگاه های نشان دهنده حضور ولتاژ بالا (VPIS/VDIS) در تابلو برق ولتاژ متوسط (MV) هستند. این میلهها که برای پاسخگویی به نیازهای سختگیرانه سیستمهای 3.6kV تا 40.5kV طراحی شدهاند، تشخیص دقیق ولتاژ را با تخلیه جزئی بسیار کم، مقاومت عایق پایدار و عملکرد طولانیمدت قابل اعتماد تضمین میکنند.
میله های VDIS ما که با مواد دی الکتریک سرامیکی درجه یک ساخته شده اند، مقادیر خازنی ثابت، تلفات دی الکتریک کم و پایداری دمایی عالی را ارائه می دهند و آنها را برای مجموعه های تجهیزات MV داخلی و خارجی ایده آل می کند.
ویژگی های کلیدی
- محدوده ولتاژ:3.6 کیلو ولت تا 40.5 کیلو ولت، تمام برنامه های رایج MV را پوشش می دهد
- تخلیه جزئی بسیار کم: ≤ 10pC در ولتاژهای آزمایشی مشخص (تا 5pC در ولتاژ نامی 1.1×)
- تلفات دی الکتریک بسیار کم: ≤ 0.0040 (تست شده در 1 کیلوهرتز، 1 ولت)
- مقاومت عایق بالا: ≥ 1.0×105 MΩ (1VDC / 1min)
- قابلیت مقاومت عالی در برابر ضربه صاعقه (تا حداکثر 185 کیلو ولت)
- مشخصات دما: 2D4 (Y5T)، 2B4 (Y5P)، سری DL موجود است
- گزینه های رزوه پیچ سفارشی: M4، M5، M6، M8، M10، M12، M16
- ابعاد سفارشی و مقادیر ظرفیت در صورت درخواست موجود است
- مطابق باDL/T538-2006وJB/T10305-2001استانداردها
برنامه های کاربردی
- دستگاه های نشان دهنده حضور ولتاژ بالا (VPIS/VDIS)
- سنسورهای ولتاژ خازنی و تقسیم کننده های ولتاژ
- تابلو برق ولتاژ متوسط (MV)، واحدهای اصلی حلقه (RMUs) و کابین ها
- ترانسفورماتورهای ابزار ریخته گری اپوکسی
- سیستم های توزیع برق 3.6kV / 7.2kV / 12kV / 24kV / 40.5kV
مشخصات فنی
| پارامتر | جزئیات |
|---|---|
| ولتاژ نامی | 3.6kVAC، 7.2kVAC، 12kVAC، 24kVAC، 40.5kVAC |
| محدوده ظرفیت اسمی | 4pF تا 500pF (قابل تنظیم) |
| اتلاف دی الکتریک | ≤ 0.0040 (1 کیلوهرتز، 1 ولت ± 0.2 ولت) |
| مقاومت عایق | ≥ 1.0×105 MΩ (1VDC / 1 دقیقه) |
| تخلیه جزئی | ≤ 10pC / ≤ 5pC (در ولتاژهای آزمایشی مشخص) |
| مقاومت در برابر ضربه رعد و برق | 40kV تا 185kV (موج 1.2/5μs) |
| استاندارد تست | DL/T538-2006، JB/T10305-2001 |
