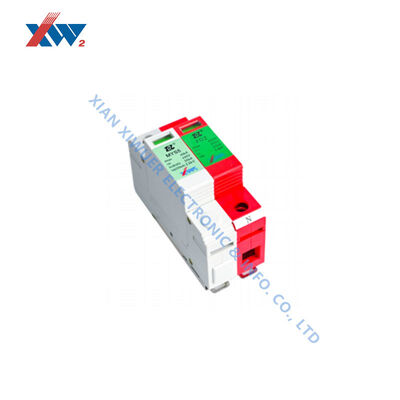

دستگاه محافظ برق مدولار TT TN سیستم 1 1 صاعقه گیر خط برق تک فاز

طراحی شده برای سیستم های TT و TN، این دستگاه محافظت از افزایش 1P + NPE از یک مدار 1 + 1 برای محافظت از خطوط L-N و N-PE در 230V استفاده می کند.با حفاظت تا 1.5kV و پاسخ 25ns واحد ریل 35mm DIN مناسب کابینت های TN-S است

خلاصه ی محصول

درMYS5-385/20-1P+NPE سری دستگاه حفاظت از افزایش (SPD)یک دستگاه محافظ برقی و محافظ ولتاژ بالا است که به طور خاص برای سیستم های توزیع برق ولتاژ پایین طراحی شده است.این محصول کاملا با استاندارد های EN 61643-11 و IEC 61643-11 مطابقت دارد، طبقه بندی شده به عنوان یک کلاس 2 / کلاس II (نوع 2) دستگاه حفاظت از افزایش. این دارای یک پیکربندی سیم کشی 1P + NPE با ولتاژ نامی AC 230V (50/60Hz) است.به طور موثر از خطوط L-N و N-PE محافظت می کند، که آن را مناسب برای تک فاز TN-S و سایر سیستم های زمین دهی می کند، و یک مانع قابل اعتماد برای حفاظت از صاعقه برای تجهیزات پایین رودخانه فراهم می کند.

عملکرد عالی حفاظت الکتریکی

از نظر پارامترهای الکتریکی اصلی، این سری قابلیت های تخلیه و محدودیت ولتاژ برجسته را نشان می دهد.8/20μs) برای خطوط L-N و N-PE تا 20kA است، و حداکثر جریان تخلیه (Imax) به 40kA می رسد، که به آن اجازه می دهد به راحتی به ضربه های شدید برق یا ضربه های شبکه برق مقاومت کند.قطب L-N در ≤1 کنترل می شود.9kV ، در حالی که قطب N-PE تا ≤1.5kV پایین است ، اطمینان حاصل می شود که ولتاژ باقیمانده در محدوده ایمنی سرکوب می شود. علاوه بر این ، این محصول دارای زمان پاسخ بسیار سریع است:≤25ns برای L-N و ≤100ns برای N-PE. به سرعت هدایت و تخلیه در لحظه فوق ولتاژ موقت رخ می دهد، حفاظت از تجهیزات حساس.

طراحی فیزیکی قوی و سازگاری با محیط زیست

طراحی این سری SPD به طور کامل نیازهای نصب جعبه های توزیع صنعتی و غیرنظامی را در نظر می گیرد. این محصول از نصب ریل استاندارد 35mm DIN (بر اساس EN 60715) استفاده می کند.محفظه از مواد ترموپلاستیک ساخته شده است که با UL 94 V-0 درجه بندی مهار کننده شعله، با درجه محافظت IP20، که آن را برای نصب در محیط های داخلی مناسب می کند. این دستگاه طیف وسیعی از دمای عملیاتی دارد و می تواند در محیط های شدید از -40 °C تا +70 °C به طور پایدار کار کند.برای سیم کشی، از قطعات متقاطع هدایت کننده از 1.5mm2 تا 35mm2 (سیم رشته ای) / 25mm2 (سیم انعطاف پذیر) پشتیبانی می کند. پایانه ها از پیچ های M5 با یک گشتاور توصیه شده 3.0Nm±10٪ استفاده می کنند.و دارای یک وضعیت روشن سبز/قرمز دو رنگ و پنجره ی نشان دهنده ی خطا برای بازرسی و نگهداری معمول مناسب است..

نظارت هوشمند و مزایای متمایز (نسخه NS)

این سری دو مدل اختیاری را ارائه می دهد: نسخه استاندارد (MYS5-385/20-1P+NPE) و نسخه هوشمند سیگنال دهی از راه دور (MYS5-385/20-1P+NPE (NS)).هر دو در پارامترهای اصلی حفاظت از صاعقه کاملا یکسان هستند، اما(NS) نسخه به علاوه مجهز به یک ترمینال سیگنالینگ از راه دور با یک تماس سوئیچ شناوراین رابط سیگنال دهی از راه دور از ظرفیت سوئیچ AC 125VAC / 1A و ظرفیت سوئیچ DC 30VDC / 0.5A پشتیبانی می کند (بخش قطعی سیم اتصال: 0.2mm2 ، پیچ M2 ، تورک 0.25Nm).از طریق این تابع سیگنال دهی از راه دور، پرسنل عملیات و نگهداری می توانند از راه دور وضعیت خطای SPD را (مانند تخریب یا خرابی) به یک سیستم نظارت یا دستگاه هشدار منتقل کنند،دستیابی به مدیریت هوشمند و از راه دور تجهیزات حفاظت از صاعقهاین به ویژه برای سناریوهای با الزامات بسیار بالا برای قابلیت اطمینان سیستم، مانند ایستگاه های پایه بدون نظارت و کابینت های کنترل اتوماسیون صنعتی مناسب است.
