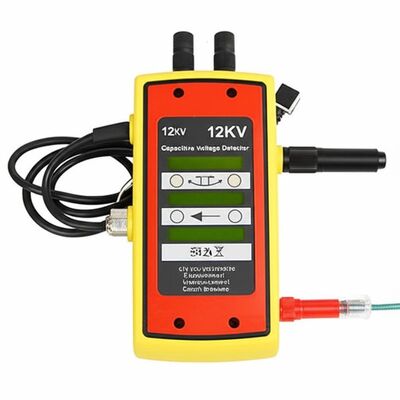

کشنده ولتاژ ظرفیت 12KV با 42KV AC اندازه گیری ولتاژ مقاومت و دنباله فاز برای قطع کننده های مدار
برای نمونه و کوپن رایگان با من تماس بگیرید.
واتس اپ:0086 18588475571
وی چت: 0086 18588475571
اسکایپ: sales10@aixton.com
اگر نگرانی دارید، ما به صورت آنلاین 24 ساعته راهنمایی می کنیم.
xجزئیات محصول
| System rated voltage | 10KV/12KV | Withstand voltage | 42KV AC for two minutes |
|---|---|---|---|
| Power frequency | 48KV/1min | Application | switches on 12KV columns, ring grid cabinets, circuit breakers |
| برجسته کردن | آشکارساز ولتاژ خازنی 42 کیلوولت AC,ترانسفورماتور اندازه گیری فرکانس قدرت 48 کیلوولت,آشکارساز ولتاژ خازنی اندازه گیری توالی فاز,48KV power frequency Metering Transformer,Phase sequence measurement Capacitive Voltage Detector |
||
توضیحات محصول
ترانسفورماتور ولتاژ خازنی 12 کیلوولت، کلید مدار اندازه گیری
OEM/ODM ترانسفورماتور اندازه گیری توالی فاز 10 کیلوولت/12 کیلوولت مورد استفاده در کابینت های شبکه حلقه ای، کلیدهای مدار
مقدمه
ترانسفورماتور اندازه گیری و حفاظت ولتاژ خازنی یک ترانسفورماتور الکترونیکی است که بر اساس اصل تقسیم ولتاژ خازنی طراحی شده است و به طور گسترده در مجموعه های کاملی از تجهیزات مانند کلیدها در ستون های 12 کیلوولت، کابینت های شبکه حلقه ای، کلیدهای مدار و غیره استفاده می شود تا به عنوان تابعی از اندازه گیری ولتاژ توالی فاز استفاده شود.
پارامترهای الکتریکی
- دقت نسبت متغیر زمانی ولتاژ 8 تا 12 کیلوولت: 3P
- رتبه بندی نسبت ولتاژ توالی فاز: 10/√3 کیلوولت /3.25/√3 ولت
- دقت نسبت متغیر زمانی ولتاژ 8 تا 12 کیلوولت: 0.5
- مقاومت محیطی در برابر دما: -40 درجه سانتیگراد ~ +70 درجه سانتیگراد
- فرکانس نامی: 50 هرتز
- بار نامی: 5.1MΏ
- ولتاژ نامی سیستم: 10 کیلوولت/12 کیلوولت
- تخلیه جزئی: 5PC
- ولتاژ مقاومت: 42 کیلوولت AC به مدت دو دقیقه
- شوک صاعقه: 75 کیلوولت 15 بار هر بار
- فرکانس توان: 48 کیلوولت/1 دقیقه
اصول الکتریکی
- این سری از محصولات بر اساس اصل تقسیم ولتاژ خازنی است. یک گروه از خازن ها به طور همزمان در هر ترانسفورماتور تعبیه می شوند و از ترانسفورماتور برای اندازه گیری استفاده می شود.
- سه ترانسفورماتور را با هم به عنوان یک عملکرد اندازه گیری سه فاز ترکیب کنید
- همانطور که در نمودار مدار محصول نشان داده شده است، Ua، Ub، Uc سه اندازه گیری فاز هستند، خازن ولتاژ پایین در ترانسفورماتور ساخته شده است و خروجی سیگنال خارجی را می توان مستقیماً متصل کرد (سیم محافظ دو هسته ای، یک هسته زمین است و دیگری خروجی سیگنال است)
- قطر: 78 میلی متر؛ ارتفاع: 120 میلی متر
- سمت ورودی ولتاژ بالا: پیچ M8*8mm
- سمت خروجی ولتاژ پایین: 1 پیچ اتصال زمین و 2 پیچ ثابت: M10*12.5mm; پیچ سیگنال توالی صفر و توالی فاز: M6*6mm; عمق سایبان: 8.5mm
