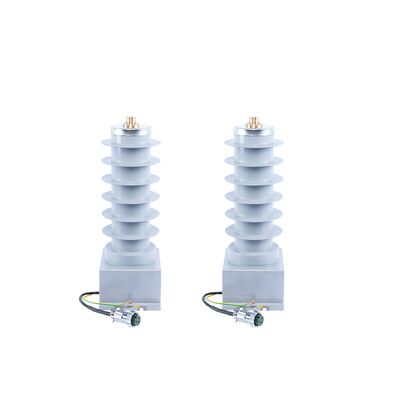

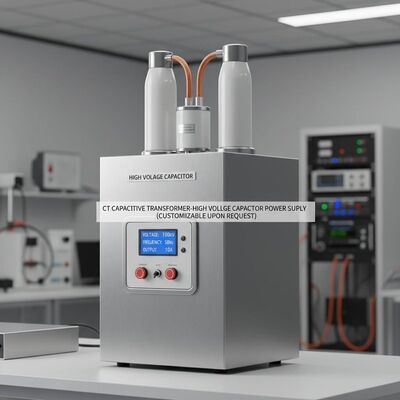

منبع برق ترانسفومر ظرفیتی CT-کندسیتور ولتاژ بالا (بر اساس درخواست سفارشی می شود)

نمودار بلوکی منبع تغذیه خازن ولتاژ بالا و شماتیک اتصال ترمینال

اصل فنی و نوآوری طرح

• طراحی یکپارچه تقسیم ولتاژ خازن ولتاژ بالا و ترانسفورماتور: معماری یکپارچه برداشت انرژی خازن‌های سرامیکی ولتاژ بالا و ترانسفورماتورها را اتخاذ می‌کند، انرژی را مستقیماً از خطوط 10 کیلو ولت از طریق اصل تقسیم ولتاژ خازن برداشت می‌کند و از مشکل تشدید فرورزون ترانسفورماتورهای پتانسیل (PT) سنتی جلوگیری می‌کند. در مقایسه با فناوری برداشت انرژی ترانسفورماتور جریان (CT)، مشکل منبع تغذیه ناپایدار ناشی از نوسانات جریان باس را به طور کامل حل می‌کند. در مقایسه با منبع تغذیه لیزری و منبع تغذیه خورشیدی، محدود به عوامل محیطی مانند دما و شدت نور نیست و اصل فنی دارای پیشرفت‌های قابل توجهی است.
• مکانیزم تنظیم و حفاظت توان تطبیقی: طراحی مدار محدود کننده دامنه واریستور سمت اولیه + تریستور سمت ثانویه، حفاظت در برابر صاعقه 75 کیلو ولت ±150 را به دست می‌آورد، بدون تخلیه جزئی در محدوده 0-14.4 کیلو ولت، توان خروجی 5-25 وات، و ولتاژ قابل تنظیم 24-40 ولت AC/DC، با پوشش بسیار فراتر از محصولات مشابه در داخل و خارج.
