خازن‌های دستگیره در ولتاژ بالا برای فیلترهای کوپلینگ PLC حیاتی هستند.

  • High-voltage doorknob capacitors are crucial for PLC coupling filters.
  • High-voltage doorknob capacitors are crucial for PLC coupling filters.
محل منبع شیان، چین
نام تجاری XIWUER
گواهی ISO9001,ISO14001,ISO45001
مقدار حداقل تعداد سفارش 1 عدد
قیمت قابل مذاکره
جزئیات بسته بندی کارتن
زمان تحویل 5-7 روز
شرایط پرداخت L/C ، T/T
قابلیت ارائه 4000000 عدد در سال
جزئیات محصول
اتلاف 0.0040 ≦ ولتاژ مقاوم 1.5UR ● 1 دقیقه
مقاومت عایق ≧ 1.0 × 105mΩ
برجسته کردن

کانسیداتورهای دستگیره درب ولتاژ بالا برای PLC,کانسنتورهای دستگیره در با ولتاژ بالا,کانسیتورهای فیلتر پی ال سی

,

Doorknob capacitors with high voltage

,

PLC coupling filter capacitors
می توانید محصولات مورد نیاز خود را علامت بزنید و در صفحه پیام با ما ارتباط برقرار کنید.
پیام بگذارید
توضیحات محصول

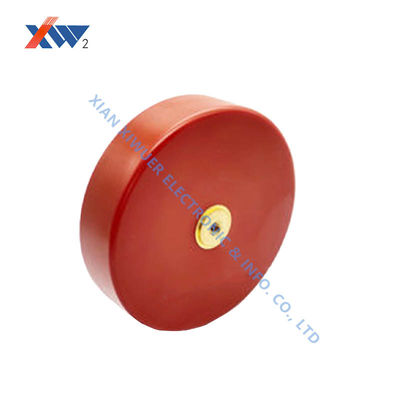

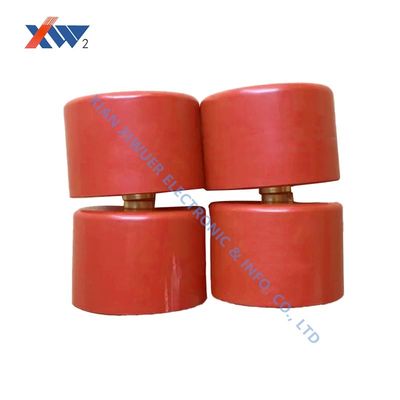

خازن‌های دستگیره‌ای ولتاژ بالا برای فیلترهای کوپلینگ PLC حیاتی هستند.
طرح:
خازن‌های دستگیره در ولتاژ بالا برای فیلترهای کوپلینگ PLC حیاتی هستند. 0

پارامترها:

شماره. مشخصات اتلاف ولتاژ مقاومت مقاومت عایق ابعاد (میلی‌متر)
1 20kV-2000pF








≦0.0040








1.5Ur● 1 دقیقه








≧1.0×105MΩ

 D H L D M
2 20kV-10000pF 45 19 23 12 5
3 20kV-18000pF 65 15 19 12 5
4 30kV-1000pF 80 17 25 12 5
5 30kV-2700pF 45 24 32 12 4
6 30kV-12000pF 60 20 28 12 4
7 40kV-150pF 20 33 41 8 4
8 40kV-500pF 28 33 41 8 4
9 40kV-7500pF 80 24 29 12 6
10 40kV-10000pF 80 22 26 16 5
11 50kV-1000pF 50 30 34 12 4
12 50kV-1000pF 32 27 31 16 5
13 50kV-5600pF 80 31 35 16 5
14 60kV-1500pF 50 31 34 12 5
15 60kV-3000pF 65 32 35 16 5
16 100kV-500pF 50 54 58 12 5
17 100kV-2000pF 51 32 35 16 5
18 عایق نوع 100kV-1500pF 68 36 40 16 5
19 150kV-820pF 65 95 100 12 5
20 200kV-600pF 50 90 94 16 5


در سیستم‌های ارتباطی خطوط برق، عملکرد هماهنگ فیلترهای کوپلینگ و خازن‌های کوپلینگ حیاتی است. به عنوان عنصر اصلی کوپلینگ، عملکرد خازن‌های دستگیره‌ای ولتاژ بالا مستقیماً راندمان انتقال و کیفیت سیگنال کل سیستم ارتباطی را تعیین می‌کند. محصولات ما، از طریق کنترل دقیق پارامترهای الکتریکی و طراحی ساختاری بهینه، راه‌حل کاملی را برای سیستم‌های PLC ارائه می‌دهند.

فیلترهای کوپلینگ باید دو عملکرد اصلی را انجام دهند: تطبیق امپدانس و انتخاب باند فرکانسی. اگر مقدار ظرفیت خازن کوپلینگ متفاوت باشد یا ویژگی‌های دمایی آن ضعیف باشد، فیلتر از تنظیم خارج می‌شود که منجر به افزایش انعکاس سیگنال و تضعیف انتقال می‌شود. خازن‌های دستگیره‌ای ولتاژ بالای ما از دی‌الکتریک سرامیکی کلاس I (سری N4700) استفاده می‌کنند و اطمینان می‌دهند که تغییر ظرفیت کمتر از ±0.5٪ در یک محدوده دمایی وسیع است و یک پایه راکتانس خازنی پایدار را برای فیلتر کوپلینگ فراهم می‌کند. تلرانس ظرفیت کم آنها (تا ±5٪) دقت ویژگی‌های باند عبور فیلتر را تضمین می‌کند.

در کاربردهای عملی، خازن‌های دستگیره‌ای ولتاژ بالای ما مزایای قابل توجهی را نشان می‌دهند: ضریب اتلاف کم (tanδ ≤ 1×10⁻³) راندمان انتقال سیگنال را تضمین می‌کند. خطی بودن بالا از اعوجاج هارمونیک جلوگیری می‌کند. و قابلیت تحمل پالس عالی، آنها را قادر می‌سازد تا در برابر جهش‌های صاعقه و اضافه ولتاژهای سوئیچینگ مقاومت کنند. این ویژگی‌ها محصولات ما را به ویژه برای سناریوهای کاربردی پر تقاضا مانند اتوماسیون توزیع شبکه هوشمند و نظارت بر توان ایستگاه انرژی جدید مناسب می‌کند.
